FAQ: гель-документирующие системы



Многим из нас бывает трудно с ходу разобраться в значении тех или иных технических характеристик гель-документирующих систем, а поставщики зачастую намеренно играют с цифрами и названиями параметров, вводя потенциальных клиентов в заблуждение. Надеемся, что эта статья прольет свет на то, на какие параметры следует обратить внимание, а какие можно смело проигнорировать при выборе системы гель-документирования.


01 От чего зависит размер гель-документирующей системы?
Почему одни системы больше, а другие меньше?

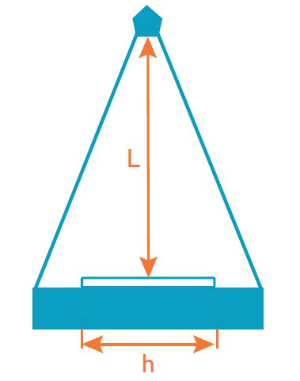

Расстояние от камеры до объекта съемки и, следовательно, высота темной комнаты гель-документирующей системы над трансиллюминатором, зависит от размера объекта съемки и фокусного расстояния объектива. В большинстве гель-документирующих систем прошлых поколений камеры собирают свет непосредственно над объектом (гель, мембрана).

трансиллюминатор
L – расстояние от объекта до камеры
h – размер объекта

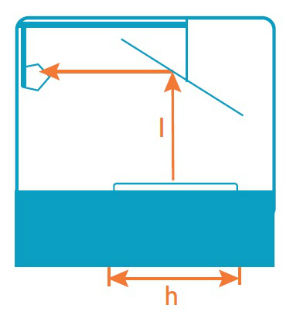

В гель-документирующих системах нового поколения (например, ChemiDoc и ChemiDoc MP, Bio-Rad) свет от образца отражается в камеру с помощью зеркала под углом 90°, что позволяет вдвое уменьшить высоту прибора.

трансиллюминатор Подвижные полозья
L – расстояние от объекта до зеркала
h – размер объекта

02 Чем отличается разрешение изображения от разрешения камеры, и какой параметр важнее?

Изображение в камере формируется на светочувствительном элементе – матрице. Матрица состоит из сенсоров, каждый из которых соответствует одной точке изображения (пикселю). Если камера способна снимать изображения с разрешением 3000 х 4000 пикселей, это значит, что в матрице такой камеры сенсоры располагаются рядами по 3000 штук в высоту и 4000 штук в длину. Разрешение камеры (native resolution) в этом случае считается как произведение этих параметров:

3000 * 4000 = 12 000 000 пикселей, что есть 12 мегапикселей (12 Мп).

Таким образом, наилучшее качество изображения будет достигнуто в случае, когда разрешение этого изображения совпадает или кратно разрешению камеры. Например, получить изображение с разрешением в 20 Мп с помощью камеры с разрешением в 6 Мп можно только ценой снижения качества этого изображения (например, растягиванием). Чем больше мегапикселей у вас на камере, тем большее по размеру изображение вы можете получить. Но так ли это важно – иметь много мегапикселей?

Если полученное изображение отправляется в печать, то по таблице ниже можно понять, какого размера должны быть снимки для получения максимально качественной фотографии на принтере:

Размер напечатанной фотографии, см Необходимое разрешение фотографии, пиксели Мегапиксели
6х9 1024×768 0,8
9х12 1600×1200 1,9
10х15 1712×1200 2
13х18 2048×1536 3,1
20х30 2272×1704 3,9

При более высоких значениях разрешения камер видимая разница между матрицами с очень разным, казалось бы, количеством пикселей, самом деле ничтожная. В таких случаях ключевую роль могут сыграть цветопередача и алгоритмы повышения резкости изображения.

03 Зачем в гель-документирующих системах нужно охлаждение?

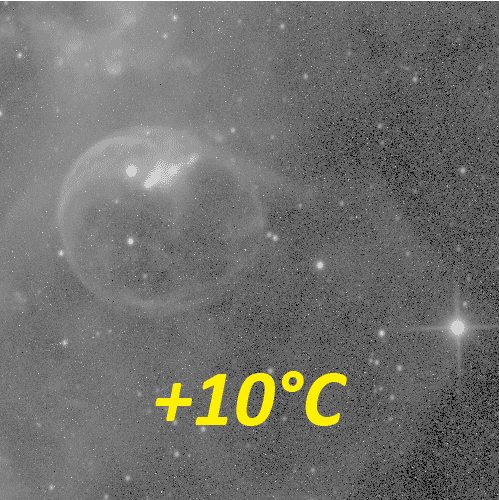

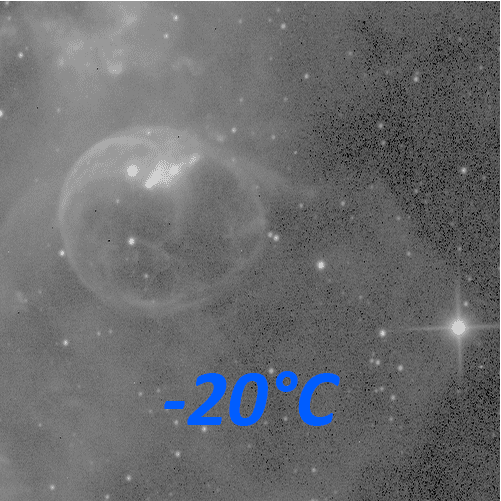

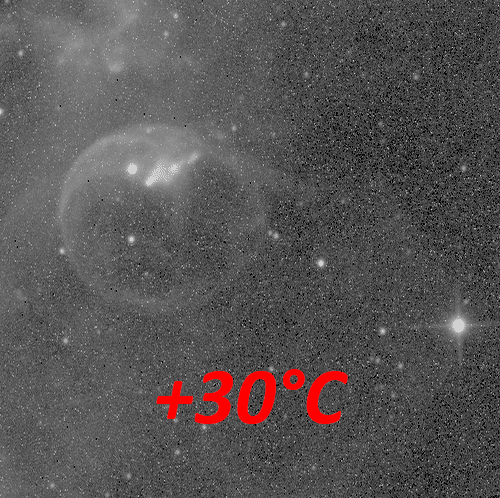

Охлаждение камеры снижает возникающий уровень шума изображения при нагревании во время работы. Это действительно необходимо, так как при увеличении температуры датчика изображения на 70С темновой шум возрастает в 2 раза. Для компенсации этого эффекта используется охлаждение камеры до -300С ниже нуля.

Дальнейшее понижение температуры незначительно влияет на уровень шума и не имеет особого смысла. При этом чем ниже температура, до которой требуется охладить камеру, тем ниже скорость готовности прибора к работе.


dark-noise-20.png dark-noise-10.png dark-noise-30.png


04 Что такое фокусное расстояние и на что оно влияет?

Изображение снимаемого объекта попадает в объектив, преломляется в линзе и сводится в одну точку – фокус. Расстояние от линзы до этой точки – фокусное расстояние. В бытовой фотографии — это очень важный параметр, и он сильно отличается, например, при съемке пейзажей или, наоборот, деталей панорамных объектов.

В настоящее время подавляющее большинство гель-документирующих систем (например, серия ChemiDoc, Bio-Rad) имеют объектив с переменным фокусным расстоянием, что позволяет получать высококачественные изображения как гелей и блотов различного размера, так и детальное изображение нескольких полос на дорожке.

05 Что такое flat fielding?

Запатентованная технология компании Bio-Rad Laboratories, позволяющая каждый раз в процессе формирования изображения нивелировать артефакты, которые могут возникнуть в результате кривизны линзы или незначительных отклонений освещения. Это позволяет после получения изображения проводить надежный количественный анализ. Доказано, что технология flat fielding улучшает однородность изображения у 45% хемилюминесцентных изображений и у 95% флуоресцентных.

06 Зачем в гель-документирующей системе нужно несколько источников света? Как понять, сколько источников света необходимо?

Наличие большого числа источников света необходимо для работы с максимальным числом приложений. Выбор источника света обусловлен типом красителя для геля или блота. Как правило, для работы с колориметрическим красителями используются УФ-трансиллюминатор, эпи-белый свет, трансиллюминаторы белого и синего света (фильтры, треи) для оптимального соотношения сигнал/шум. Светодиоды (LEDs) необходимы для возбуждения флуоресцентых агентов.


Так что же выбрать в итоге?


Выбор гель-документирующей системы связан с пониманием стоящих перед будущим владельцем задач. Чтобы разобраться с набором необходимых характеристик, нужно хотя бы в общих чертах знать, с чем предстоит работать на приборе. Ответы на пять простых вопросов помогут вам сделать осознанный выбор системы гель-документации и получить удовольствие от продуманной покупки!
